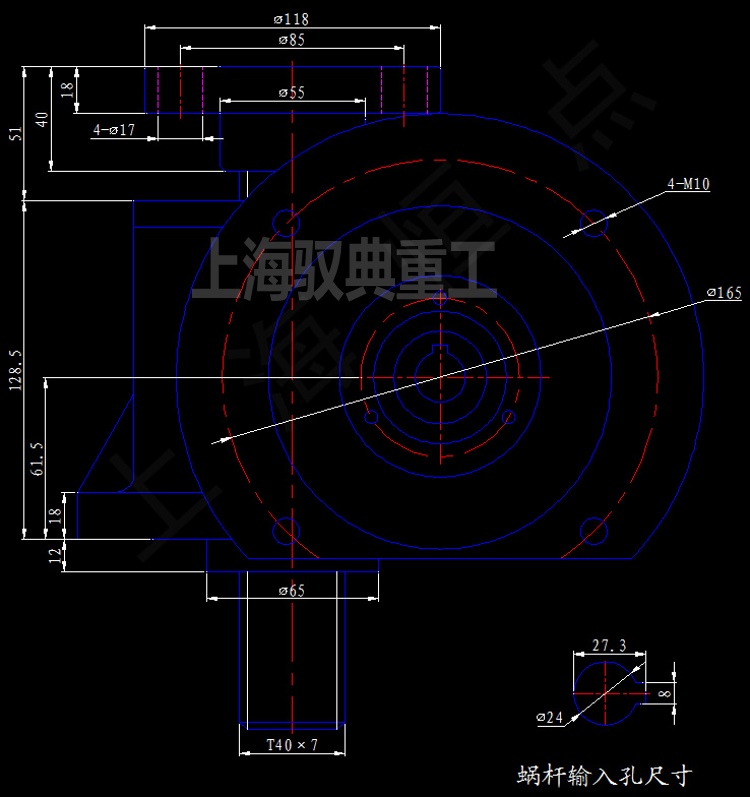

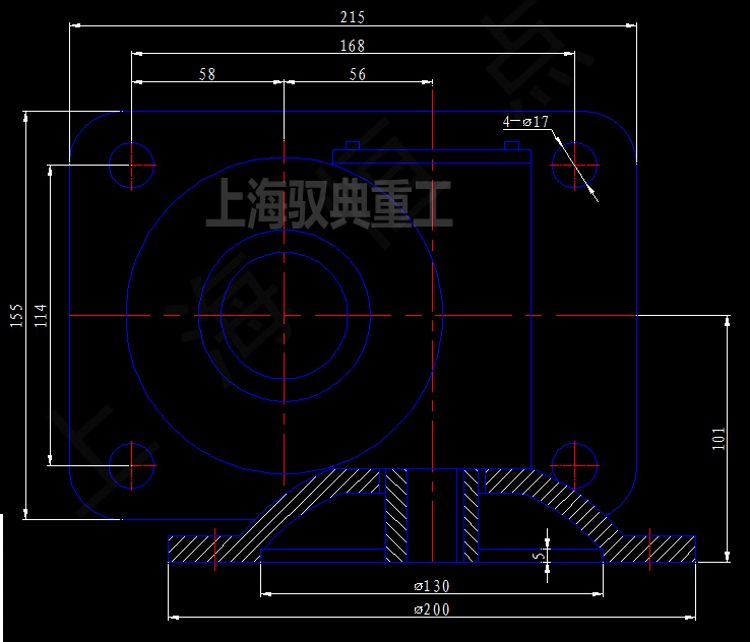

馭典重工為您介紹：SWLD5T-1A-II型絲桿升降機，俗稱5噸升降機，他的外形尺寸和電機法蘭CAD圖，小編整理出來供需要的朋友參照。
SWLD5T-1A-II型絲桿升降機是電機直連型，可以裝有標準80B5、90B5電機法蘭，可以直連0.55kw、0.75kw、1.1kw、1.5kw三相異步電機，相同尺寸的單項異步電機也可以直連，但是如果是配伺服電機或者步進電機，需要聯系馭典重工技術人員，定制合適的方形法蘭與之配合，其他電機形式也可以咨詢。
這款5噸的絲桿升降機絲桿尺寸是40*7的，絲桿直徑40mm，導程（螺距是7mm），絲桿長度可以根據實際需要來定制，行程500mm內的時候，單臺負載在2噸內，詳細的還要根據行程的長短，升降速度的快慢來判斷，來配合適的電機，比如六級電機扭矩更大，配電機的時候就可以選的功率稍微小點。
相信大家看了5噸絲桿升降機的電機法蘭CAD圖，對于選擇電機的參數范圍有了一定的了解，外形尺寸大家也可以做個參考，選型的時候可以簡單判斷一下空間是否足夠，如果是做成絲桿升降平臺，或者其他配合方式需要技術支持，也歡迎聯系馭典重工，我們的技術銷售人員會給您更好的建議。
