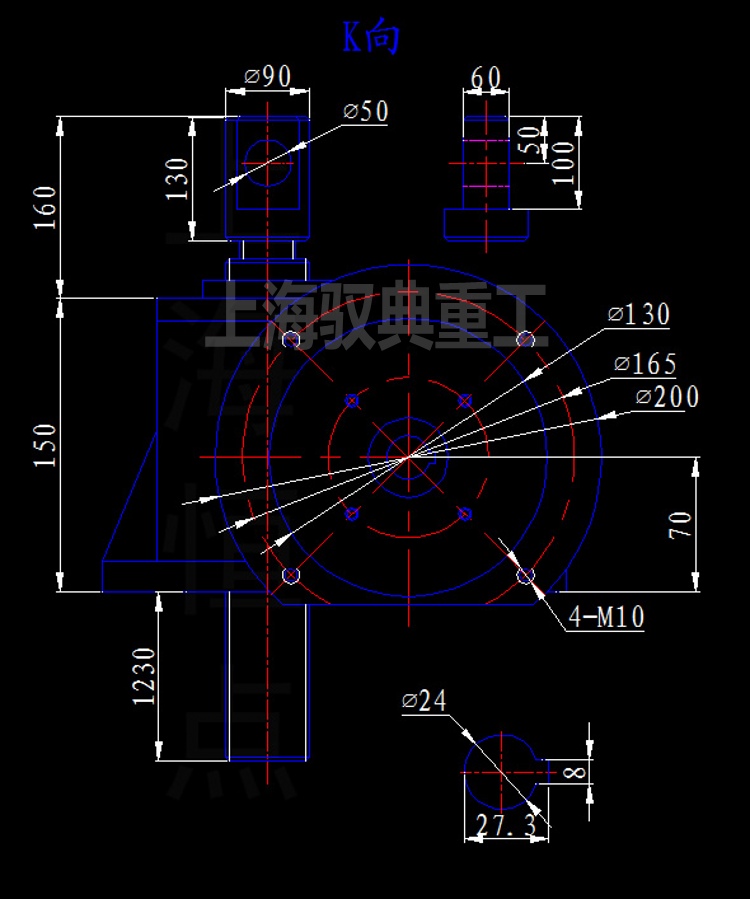

今天為朋友們介紹的是SWLD10T/15T絲桿升降機外型尺寸和連接電機法蘭CAD圖紙，有些朋友看到標題后，就有點不理解，這是要介紹兩款升降機的外形尺寸嗎？其實不是的，SWLD10T和15T，其實是一款，不同的廠家，制定的型號有一點區(qū)別，但是外形尺寸是一樣的。再解釋一下SWLD10T和SWL10T的區(qū)別，他們之間差了一個字母D，這個字母D其實就是代表是電機連接的，有電機連接盤，看到下面的圖紙，您就會明白了。
這次附上的圖紙是帶電機法蘭的，SWLD10T/15T，單臺承載大約在5噸內，行程越長承載能力越弱，速度越快，承載能力越弱，連接電機法蘭是標準90B5、100B5，根據承載重量的不同，可以配的電機型號有1.1kw、1.5kw、2.2kw、3kw。
SWLD10T/15T絲桿升降機外型尺寸圖上的頭部形式是扁頭型，如果您用得到，也可以做個參考，如果用不到變頭型，還有法蘭型、圓柱形、螺紋型可以選擇。
如果您需要的不是電機直連，而是用聯軸器連接的，也可以的，下次馭典重工會專門為您介紹。
